Cách lắp 2 công tắc 3 cực điều khiển 1 đèn dễ hiểu nhất

Mạch 2 công tắc 3 cực điều khiển 1 đèn

2 công tắc 3 cực điều khiển 1 đèn là một mạch đèn thường thấy ở cầu thang trong các tòa nhà, và đôi trong phòng ngủ cũng nhiều người lắp đặt mạch này để thuận tiện cho việc bật tắt bóng đèn ở 2 vị trí khác nhau, các bạn đang tìm hiểu thêm kiến thức để lắp đặt thì sau đây tôi sẽ chĩ dẫn cho các bạn.

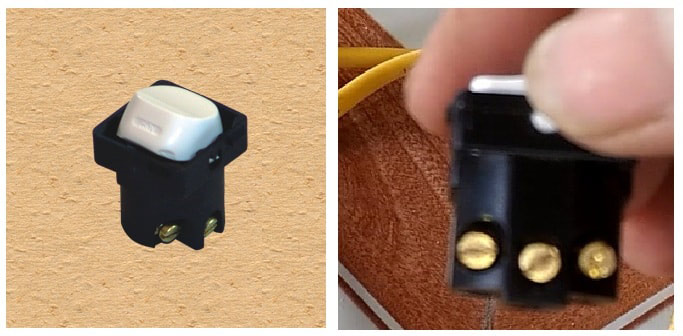

Cấu tạo công tắc 3 cực

  • Phía sau vị trí đâu nối thì có 3 vị trí đâu nối, 1 dùng đề đấu cực chính và 2 cực để đấu chuyển nối
  • Ở vị trí ban đầu thò cực chính sẽ thông với 1 cực chuyển nối, bật qua thì cực chính sẽ thông với cực chuyển nối còn lại
  • Trên sơ đồ mạch điện thì có 3 vị trí trí, 2 vị trí cực tĩnh đấu nối dâu vào bình thường còn cực động thì có dấu mũi tên chuyển nối dòng điện
Cấu tạo của công tắc 3 cực
Cấu tạo của công tắc 3 cực

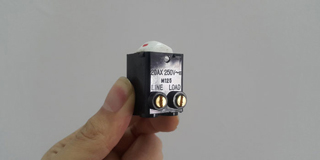

Công tắc 2 cực, 3 cực có gì giống và khác nhau

Công tắc 2 cực Công tắc 3 cực
Bật là đóng tiếp điểm để mạch thông, tắt là tác động hở mạch, ngắt điện không cho thông mạch Ban đầu cực chính và 1 cực chuyển nối được thông mạch, tác động thì cực chính hở mạch và chuyển qua thông mạch với cực chuyển nối còn lại
Phía sau có 2 vị trí đấu dây điện, 1 cực động và 1 cực tĩnh dùng để đóng ngắt điện thiết bị đấu với điểm tĩnh Phía sau công tắc 3 cưc có 3 vị trí đấu dây điện, 1 cực động và 2 cực tĩnh dùng để chuyển nối dòng điện
 So sánh về phía trước công tắc, bề ngoài thì giống nhau, có bộ phận cơ tác động cũng giống nhau

Sơ đồ mạch điện cầu thang dễ hiểu nhất

Sơ đồ nguyên lý mạch điện cầu thang

sơ đồ nguyên lý mạch điện cầu thang

Qua sơ đồ ta thấy

  • 1 cực động của công tắc 1 đấu vào nguồn thông qua cầu chì, 1 cực động còn lại của công tắc kia đâu với dây mát qua bóng đèn
  • 2 cực tĩnh của 2 công tắc đấu đấu chung với nhau

Nguyên lí hoạt động

  • Khi 2 công tắc  ở cùng 1 vị trí đó là (1,1) hoăc (2,2) thì mạch điện kín và đèn sáng
  • Khi 2 công tắc  ở khác vị trí, công tắc 1 ở vị trí 1 và công tắc 2 ở vị trí 2 hoặc ngược lại công tắc 1 ở vị trí 2 và công tắc 2 ở vị trí 1 thì mạch điện không kín thì k có dòng điện đi qua nên đèn không sáng

Sơ đồ đi dây mạch điện cầu thang

Ta thấy đèn được bố trí ở giữa 2 tầng dưới và trên phục vụ cho việc đi lên hoặc xuống cầu thang

Mạch thuận tiện cho việc khi ở tầng trên và tâng dưới đều có thể bật tắt bóng đèn được

Mạch khá đơn giản, dễ làm, và sau đây tôi sẽ cung cấp thêm cách làm mạch này tại nhà

sơ đồ đi giây mạch điện cầu thang

Cách lắp mạch điện cầu thang tại nhà

Trước khi lắp bạn nên cắt điện để đảm bảo an toàn khi lắp đặt thiết bị, đấu nối dây

Lưu ý : Cách lắp này cho trường hợp đi dây nổi, còn các bạn muốn đi dây âm tường thì cũng làm tương tự nhưng phải đục tường ra

Bước 1: Chuẩn bị

  • Chuẩn bị vật tư : 1 cầu chì, 2 công tắc 3 cực, 1 bóng đèn 220V, ống luồn dẫn điện, dây điện, ốc vít, tắc kê…
  • Chuẩn bị dụng cụ : kìm, tua vít, búa, khoan,băng keo, giây mồi…

Bước 2: Vạch dấu

  • Vạch dâu nơi đặt bóng đèn, công tắc, cầu chì…
  • vạch dấu đường dâu điện: từ bóng đèn tới công tắc, từ công tắc tới nguồn điện và từ bóng đèn tới nguồn điện

Bước 3: Đấu dây cố định công tắc

  • Xác định các cực của công tắc, đấu dây đúng theo sơ đồt, trừ ra 2 đầu dây đấu vào đèn sau
  • Cố định công tắc cầu chì trên bảng điện

Bước 4: Khoan lỗ

  • Khoan lỗ đóng nẹp nhựa để đi dây nổi và ép dây vào trong nẹp nhựa, ống nhựa
  • Khoan lỗ, bắt vít  cố đinh đui đèn, đấu giây điện vào đui đèn và lắp bóng đèn
  • Khoan lỗ bắt vít cố định bảng điện

Bước 5: Kiểm tra

  • Các mối nối phải đảm bảo an toàn, chắc chắn
  • Dùng đồng hồ kiểm tra thông mạch
  • Cấp nguồn điện và cho hoạt động thử

Ứng dụng thêm của mạch điện cầu thang

  • Mạch điện cầu cũng có thể lắp tại phòng ngủ, một công tắc các bạn để 1 bên cửa ra vào và 1 công tắc bạn đặt ngay đầu giường. Khi vào phòng thì bật, khi lên giường đi ngủ thì tắt và ngược lại
  • Bạn cũng có thể lắp mạch này trong kiểu nhà dạng ống, hành lang qua các phòng dài…
